Plastiko liejimo formų gamyba
Projektuojame ir gaminame liejimo formas, optimizuotas mikro geometrijoms ir siauriems tolerancijų laukams.
DFM principais paremtas projektavimas leidžia užtikrinti patikimą detalių gamybą tiek ankstyvoje prototipavimo stadijoje, tiek serijinėje gamyboje.
Kur gaminamos formos?
Visos mikro liejimo formos projektuojamos ir gaminamos mūsų įmonėje – nuo detalės koncepcijos ir formos projektavimo iki CNC frezavimo ir paviršiaus apdirbimo.
Specializuojamės aliuminio mikro formose, kurios pasižymi:
greitesniu apdirbimu, palyginti su plieninėmis formomis
trumpesniais gamybos terminais ir mažesnėmis sąnaudomis
formos tarnavimo laiku iki ~200 000 liejimo ciklų.
Mūsų inžinieriai pasirūpina detalių geometriją, formų konstrukciją ir CNC apdirbimo programas. Pagamintos aliuminio formos tiesiogiai perduodamos iš apdirbimo į liejimo įrenginius, taip užtikrinant procesų kontrolę ir greitą produkto vystymą.

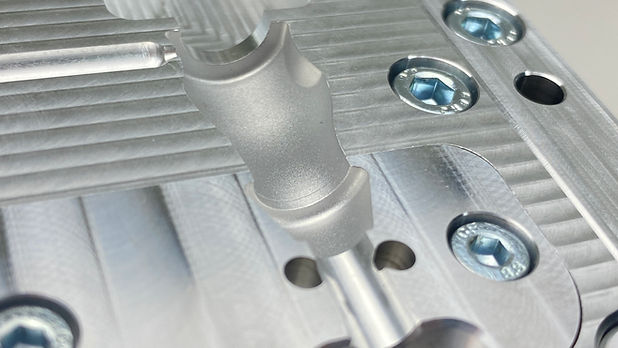

Liejimo formų gamybos sprendimai
Kuriame prototipines liejimo formas mikro plastiko liejimui, skirtas ankstyvam dizaino patvirtinimui ir funkciniam testavimui. Formos projektuojamos taip, kad užtikrintų tikslų mikro geometrijų atkūrimą ir greitą iteraciją per trumpą laiką.
-
Prototipinės formos mikro plastiko detalėms
-
Gamybos terminas: 1–3 savaitės
-
Tinka medicinos ir mikrofluidikos pritaikymams
Mikro liejimo formų gamyba
Naudojame aukštos kokybės aliuminio lydinius, gaminamus taikant melt-spinning technologiją.
Šis procesas sukuria smulkią ir tolygiai pasiskirsčiusią kristalinę struktūrą (±2 µm), kuri žymiai padidina aliuminio lydinių stiprumą.

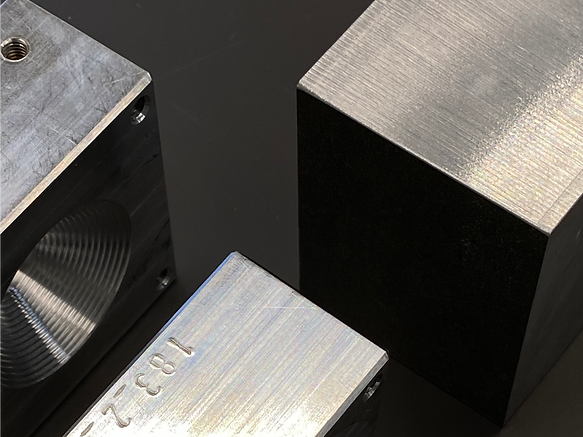

Naudojami lydiniai:
Aliuminio lydinys 545
Plieno lydinys 5698
Plieno lydinys 4535
Mikro liejimo formų gamyba
Naudojame aukštos kokybės aliuminio lydinius, gaminamus taikant melt-spinning technologiją.
Šis procesas sukuria smulkią ir tolygiai pasiskirsčiusią kristalinę struktūrą (±2 µm), kuri žymiai padidina aliuminio lydinių stiprumą.
Naudojami lydiniai:
Aliuminio lydinys 545
Plieno lydinys 5698
Plieno lydinys 4535
Specifikacijos
(Tiems, kurie mėgsta skaityti)
Kokias detales liejame?
Mūsų plastikinė produkcija naudojama automobilių, elektronikos, sveikatos priežiūros, baldų ir gynybos pramonėse. Detalių masė svyruoja nuo mažiau nei 1g iki 50g svorio ir gali siekti mikronų dydžio matmenis.
Kokios detalių specifikacijos?
Leistini nuokrypiai
Mikroformų CNC mikro frazavimu galime pasiekti
+/- 0,01 mm paklaidą, o priklausomai nuo plastikinės medžiagos savybių ir įpurkšto kiekio, paklaida gali siekti ir +/- 0,04 mm.
Paviršiaus apdaila
Naudojame EDM (electric discharge machining) paviršiaus apdirbimą, sandblasting'ą, bei poliravimą, tad komponentų paviršiai gali būti matiniai bei blizgūs, optiškai skaidrūs.
Minimalus sienelės storis
Priklausomai nuo pasirinktos medžiagos, sienelės storis gali atitinkamai skirtis. Mažiausias mikro-komponento užlietas sienos storis: 0,1 mm. Skaitykite medžiagų puslapį norėdami sužinoti daugiau.
Projekto eiga
Pasidalykite savo CAD modeliu ir gaukite inžinerinį įvertinimą bei gamybos pasiūlymą.
Gaukite pasiūlymą
Įkelkite CAD failą arba aprašykite projektą. Mūsų inžinierių komanda įvertins ir pateiks pasiūlymą.
